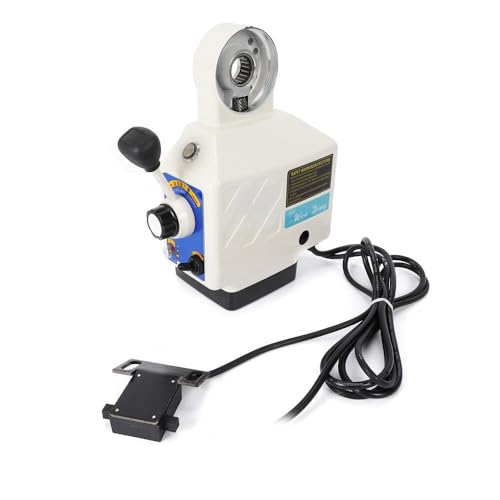

Caskunbsy X-Achse Fräsmotor für Tischfräsen, Vorschub Frästisch Tischfräsmotor für Fräsmaschine, 220 V, 210 U/min, Power Feed X-Achse Torque 135 in lb

Produktbeschreibung

★ Platzieren Sie die Befestigungshalterung auf den Arbeitstisch, legen Sie das Tischpolster auf die Achsschraube, platzieren Sie dann den Vorlauf der Krafttafel auf die Befestigungshalterung und entfernen Sie das Getriebegehäuse. ★ Halten Sie die zentrale Antriebswelle mit einer Hand. Mit der anderen Hand das Kegelritzel auf die Achsschraube setzen. Prüfen Sie dann, ob der Abstand zwischen den Ritzeln zwischen 0,1 und 0,2 mm liegt. ★ Fügen Sie Unterlegscheiben (1,0 t, 0,25 t, 0,1 t) hinzu, wenn das Spiel zu groß ist. Wiederholen Sie die Schritte 2-3, bis Sie ein zufriedenstellendes Spiel erhalten. ★ Ziehen Sie den Griff fest, um mit der Einstellung des Parallelschlüssels und des Kegelritzels der Buchse zu beginnen. Drehen Sie den Griff leicht, um zu spüren, ob es Interferenzen zwischen den beiden gibt. Wenn ja, wiederholen Sie die Schritte 3-4, um zusätzliche Keile hinzuzufügen. Wenn nicht, fahren Sie mit dem nächsten Schritt fort. ★ Entfernen Sie den Griff, fügen Sie die richtige Unterlegscheibe hinzu (Φ43 x Φ33), stellen Sie den Abstand zwischen dem Zifferblatt und dem konischen Ritzel ein und verriegeln Sie ihn mit einem starken Ring.
